6寸半自动划片机

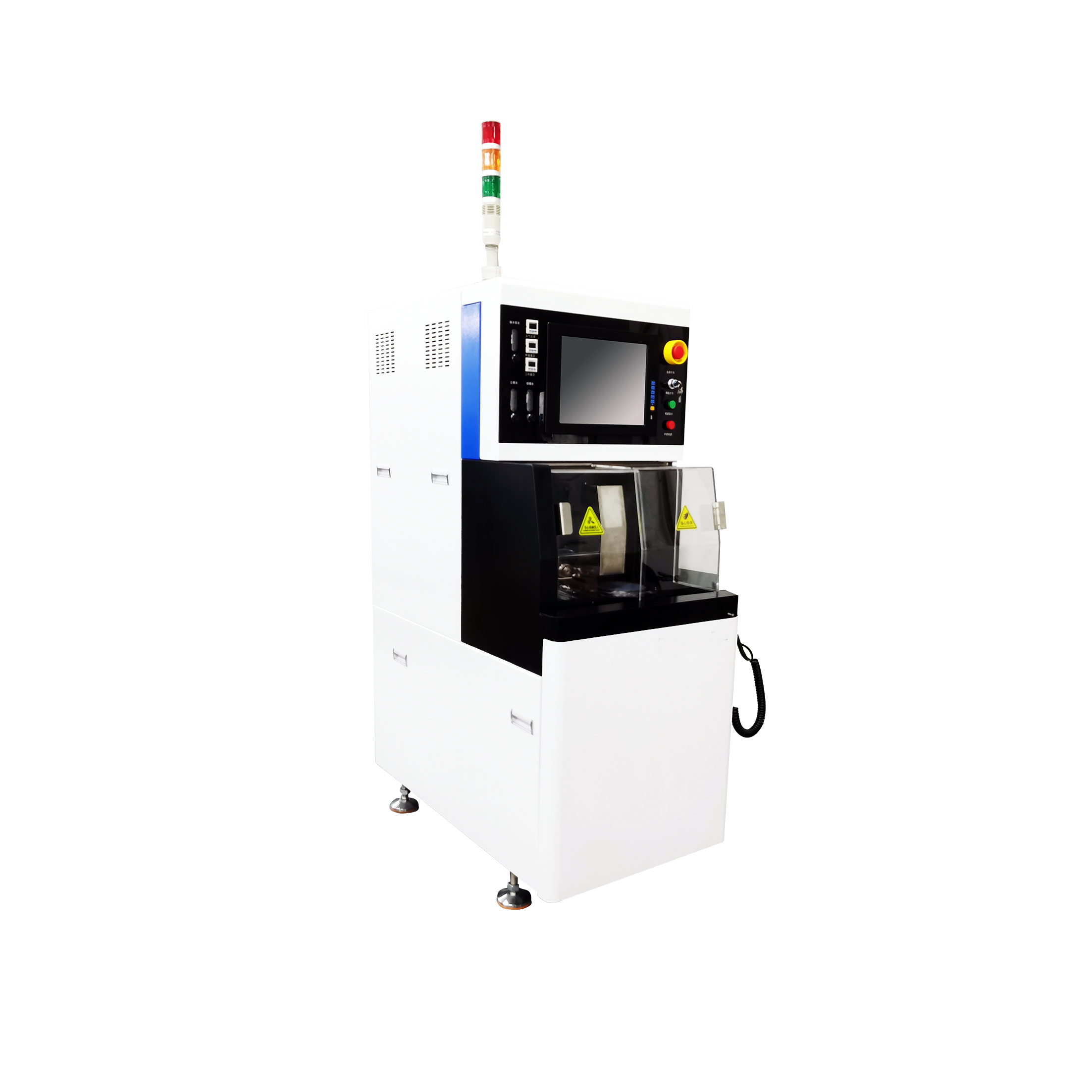

BT3682 精密砂轮划片机

高效率高精度高性能

BT3682 精密砂轮划片机主要用于半导体晶圆、集成电路、QFN、发光二极管、miniLED、太阳能电池、电子基片等的划切,适用于包括硅、石英、 氧化铝、氧化铁、砷化镓、铌酸锂、蓝宝石和玻璃等材料。其工作原理是通过空气静压主轴带动金刚石砂轮划切刀具高速旋转,将晶圆或器件沿切割道方向进行切割或开槽。




400-007-1218 获取报价乐盈VI

产品详情产品参数样品案例

产品介绍

应用:

乐盈VI6寸硅片、陶瓷、PCB板、EMC、石英、玻璃、砷化镓、铌酸锂、碲锌镉CZT等材料的精密切割;广泛用于IC集成电路,LED砷化镓芯片、二极管、三极管、LED封装、NTC、MEMS、IC、光伏、医疗器械、闪烁晶体等行业。

其他特征:

乐盈VI低气压、水压、工作台伺服、转台伺服、主轴驱动、测高系统、控制系统的故障报警,操作腔门安全锁,漏水检测、主轴电流监控、真空不足保护功能。



产品参数

项目

产品型号

BT3682 精密砂轮划片机


乐盈VI加工尺寸(Processing size)

≤150mm

运动方式(Movement style)

单轴半自动

X轴(X-axis)

最大速度(Max speed)

600mm/s

直线度(Straightness)

2μm全行程



Y轴(Y-axis)

乐盈VI有效行程(Valid trip)

150mm

定位精度(Positioning accuracy)

2μm全行程

分辨率(Resolution)

0.1μm

Z轴(Z-axis)

乐盈VI有效行程(Valid trip)

35mm

乐盈VI最大刀轮直径(Max tool wheel diameter)

60mm

T轴(T-axis)

转动角度范围(Rotation angle range)

380°

主轴(Spindle)

最大转速(Max speed)

乐盈VI40000rpm/min

额定输出功率(Rated output power)

直流/交流1.5KW





基础规格

(Basic specifications)

电源(Power supply)

220V/50Hz

乐盈VI压缩空气(Compressed air)

乐盈VI0.5-0.6Mpa Max 180L/min

乐盈VI切削水(Cutting water)

0.2-0.3Mpa Max 4L/min

乐盈VI排风流量(Exhaust air volume)

2m³/min

尺寸(Size)

660mm×1108mm×1680mm

重量(Weight)

600KG
